磁珠和电感的共同点和区别

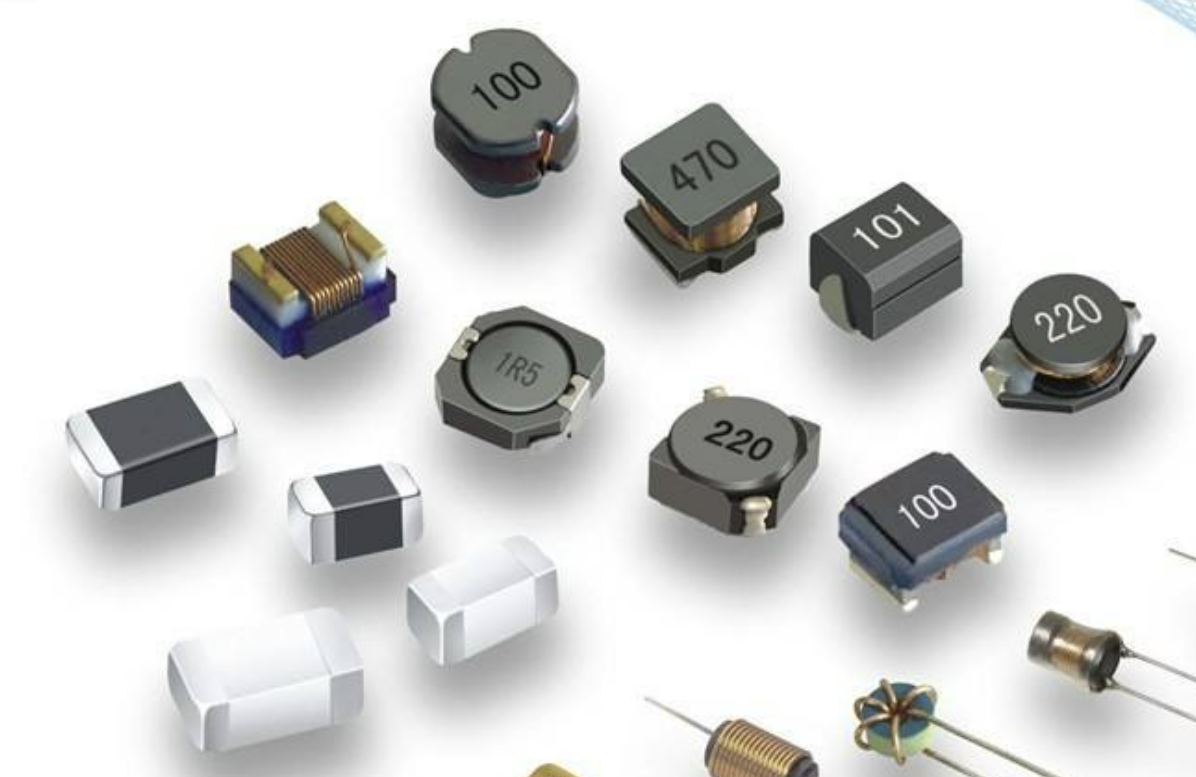

电感器是储能元件,而磁珠是能量转换(消耗)装置。电感器主要用于电力滤波器电路,磁珠主要用于信号电路和EMC对策。磁珠主要用于抑制电磁辐射干扰,而电感器在这方面侧重于抑制传导干扰。两者都可以用来处理EMC和EMI问题,这两种问题很容易混合。


磁珠和电感主要区别:


1、单位及命名

电感单位是亨,比如感值20uh;磁珠的单位为欧姆。一般来说,磁珠型号是根据100MHz时的电阻值命名的。应该注意的是,这里是电阻值,而不是等效感抗。例如100MHz时电阻为300欧姆的磁珠。



2、结构

磁珠由氧磁体组成,电感由磁芯和线圈组成。磁珠将交流信号转换为热能,电感存储交流并缓慢释放。因此,电感是储能元件,磁珠是能量转换(消耗)装置。电感器的磁性材料不是闭合的,典型的结构是一根磁棒。磁力线的一部分穿过磁性材料(磁棒),另一部分在空气中;磁珠的磁性材料是封闭的,典型的结构是磁环。几乎所有的磁力线都在磁环中,不会发射到空气中。磁环中的磁场强度不断变化,这将在磁性材料中感应电流。选择磁滞系数高、电阻率低的磁性材料可以将这些高频能量转化为热能,然后加以消耗。相反,电感应选择磁滞系数低、电阻率高的磁性材料,使电感在整个频带内尽可能呈现相同的电感值。因此,结构和磁性材料的差异决定了磁珠和电感器之间的本质区别。


3、使用场合

电感主要用于开关电源、谐振、阻抗匹配和特殊滤波,而磁珠主要用于防止辐射,对于EMC的改善要比电感好得多。


磁珠和电感的相同点:


(1) 额定电流。当电感的额定电流超过其额定电流时,电感值将迅速下降,但电感装置可能不会损坏;当磁珠的工作电流超过其额定电流时,会对磁珠造成损坏。


(2) 直流电阻。当用于电力线时,线路上有一定的电流。如果电感或磁珠本身的直流电阻较大,则会产生一定的压降。因此,在选型时需要选择直流电阻低的器件。


(3) 频率特性曲线。设备的频率特性曲线附在制造商的电感和磁珠数据上。在型号选择中,应仔细参考这些曲线,以选择合适的设备。使用时,请注意其谐振频率。
